Lab 4: Traps

1. 实验介绍

系统调用本质上是属于 trap 机制的一种。在此实验中，我们将深入到xv6 trap 的具体实现，完成一个用户态 trap 处理的设计与实现。

2. 代码实现及思路

RISC-V assembly

本实验通过几个问题，来帮助我们理解RISC-V汇编语言。

根据提示，我们首先看一下 user/call.asm 里包含的函数 g ， f 以及 main 的汇编代码。

函数 g 的汇编代码：

0000000000000000 <g>:
int g(int x) {
0:  1141                    addi    sp,sp,-16
2:  e422                    sd      s0,8(sp)
4:  0800                    addi    s0,sp,16
return x+3;
}
6:  250d                    addiw   a0,a0,3
8:  6422                    ld      s0,8(sp)
a:  0141                    addi    sp,sp,16
c:  8082                    ret

函数 f 的汇编代码：

000000000000000e <f>:
int f(int x) {
e:  1141                    addi    sp,sp,-16
10: e422                    sd      s0,8(sp)
12: 0800                    addi    s0,sp,16
return g(x);
}
14: 250d                    addiw   a0,a0,3
16: 6422                    ld      s0,8(sp)
18: 0141                    addi    sp,sp,16
1a: 8082                    ret

函数 main 的汇编代码：

void main(void) {
1c: 1141                    addi    sp,sp,-16
1e: e406                    sd      ra,8(sp)
20: e022                    sd      s0,0(sp)
22: 0800                    addi    s0,sp,16
printf("%d %d\n", f(8)+1, 13);
24: 4635                    li      a2,13
26: 45b1                    li      a1,12
28: 00000517                auipc   a0,0x0
2c: 7b050513                addi    a0,a0,1968 # 7d8 <malloc+0xea>
30: 00000097                auipc   ra,0x0
34: 600080e7                jalr    1536(ra) # 630 <printf>
exit(0);
38: 4501                    li      a0,0
3a: 00000097                auipc   ra,0x0
3e: 27e080e7                jalr    638(ra) # 2b8 <exit>

问题1：哪些寄存器包含函数的参数？例如，main函数中调用 printf ，哪个寄存器存有13的值？

寄存器a0 - a7包含函数的参数。 查看main函数汇编，可看到0x26处汇编指令 li a2, 13 。 所以是寄存器a2存放13的值。

问题2： main的汇编代码里何处调用了函数f和g？

函数f和g都被编译器内联优化了。0x26处即是编译器优化后的函数f的代码，直接得出值而非调用函数f或g，减少函数调用的开销。

问题3：函数printf的地址在哪里？

函数printf的地址是根据0x30和0x34处的汇编代码得出的。 汇编代码 auipc ra,0x0 的效果是 ra = 0x30 + 0x0 << 12 。 汇编代码 jalr 1536(ra) 的效果是跳转到 ra + 1536 的位置，即函数printf的地址。所以函数printf的地址是 0x30 + 1536 = 1584, 即0x630。

问题4：jalr指令执行跳转到函数printf后，寄存器ra的值是多少？

jalr指令执行后，寄存器ra的值会被设置为下一条指令的地址，即 0x34 + 4 = 0x38。

问题5：执行以下代码，此段代码的输出是什么？如果RISC-V是大端的话，i的值要怎么设置才能有同样的输出？57616的值需要更改嘛？

此段代码的输出是 He110 World 。如果RISC-V是大端系统的话，根据ASCII表，i值应该设置为0x726c6400。 57616不需要更改，因为它是作为数值被整体读取，而不是像字符串单个字符逐步读取。

问题6：代码 printf("x=%d y=%d", 3) 中 y= 会输出什么值？为什么会出现这种现象？

y= 输出的值应为寄存器a2中的值，但这个值由于我们没有显式地赋值，所以会是个不确定的值。

Backtrace

本实验通过实现 backtrace 函数，来打印程序运行时的函数调用栈。 backtrace 的函数实现放在 kernel/printf.c 中。在 sys_sleep 中插入 backtrace 函数，然后运行 bttest ， bttest 会调用 sys_sleep 函数，打印出如下信息。

backtrace:
0x0000000080002cda
0x0000000080002bb6
0x0000000080002898

执行完 bttest 指令后推出qemu， 运行 riscv64-unknown-elf-addr2line -e kernel/kernel 命令，将上述地址复制到终端中，可显示如下信息：

$ addr2line -e kernel/kernel
0x0000000080002de2
0x0000000080002f4a
0x0000000080002bfc
kernel/sysproc.c:74
kernel/syscall.c:224
kernel/trap.c:85

首先根据第一条提示，把函数 backtrace 的声明添加到 kernel/defs.h 中。 再根据第二条提示，把读取当前帧指针的内联函数添加到 kernel/riscv.h 中。

static inline uint64
r_fp()
{
   uint64 x;
   asm volatile("mv %0, s0" : "=r" (x));
   return x;
}

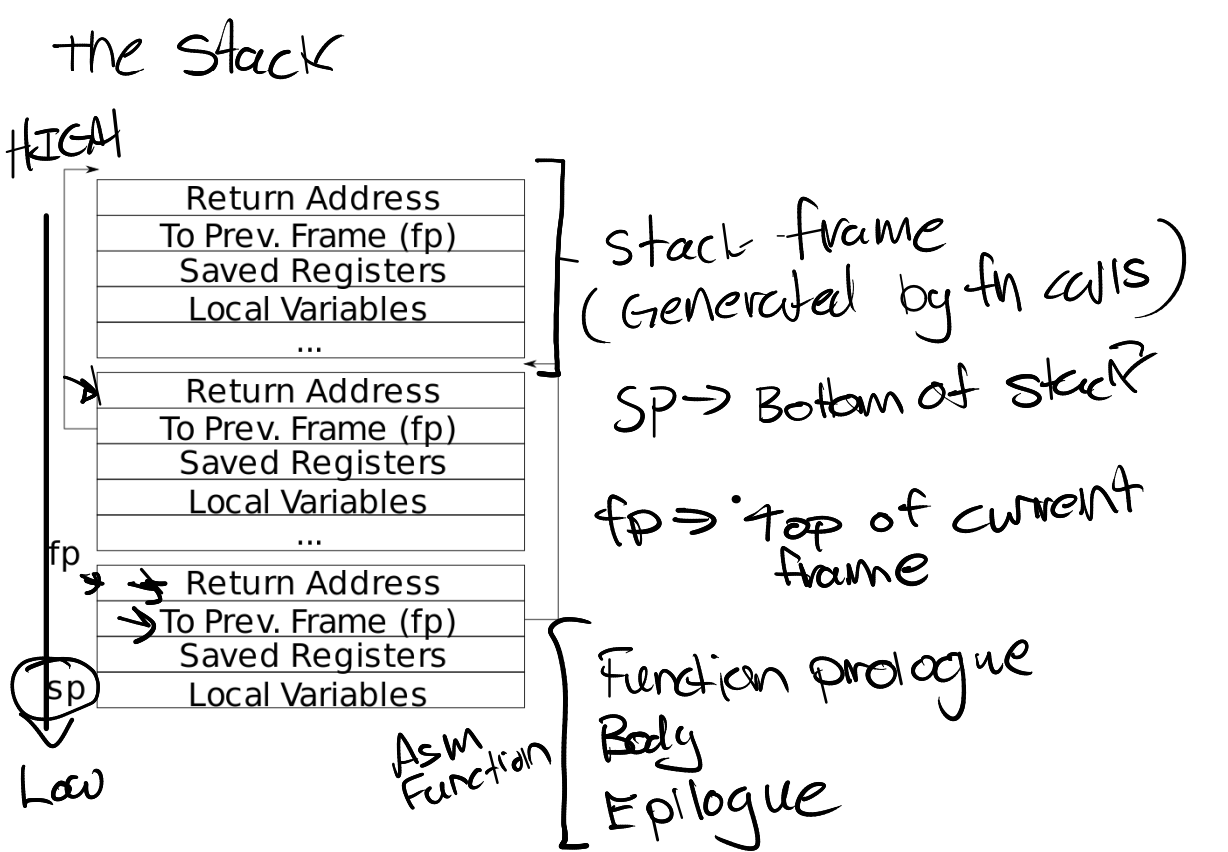

根据第三条提示中如下图所示的栈帧的布局，我们可以看到当前栈帧的返回地址与帧指针有一个-8的固定偏移量。 调用函数的栈指针被保存在当前栈帧上，与指向当前帧指针的偏移量为-16。

../_images/lab4_stack_layout.png

第四条提示中表明xv6分配每个内核栈时，地址都是页对齐的。我们可知当前栈的顶端地址为 PGROUNDDOWN(fp) ，末端地址为 PGROUNDUP(fp) （栈的地址是自顶向下增长的）。 结合以上信息，我们在 backtrace 函数中可利用存放在寄存器s0中当前帧指针的值，遍历栈上的函数栈。

void backtrace(void)
{
    // Get current frame pointer from reg s0
    uint64 fp = r_fp();
    uint64 i = fp;

    // Get the ret addr and do loops based on prev fp
    printf("backtrace:\n");
    while(i < PGROUNDUP(fp))
    {
        printf("%p\n", *(uint64 *)(i - 8));
        i = *(uint64 *)(i - 16);
    }
}

最后在 panic 函数中添加对 backtrace 的调用，这样我们就能够在内核panic时看到函数的调用过程。

启动qemu，运行 bttest ，然后将生成的地址再粘贴到 riscv64-unknown-elf-addr2line -e kernel/kernel 命令行中，得到以下输出：

$ bttest
backtrace:
0x0000000080002dba
0x0000000080002c2c
0x00000000800028cc
$ riscv64-unknown-elf-addr2line -e kernel/kernel
0x0000000080002dba
0x0000000080002c2c
0x00000000800028cc
/home/jiewan01/CS4_Challenge/xv6-labs-2020/kernel/sysproc.c:73
/home/jiewan01/CS4_Challenge/xv6-labs-2020/kernel/syscall.c:144
/home/jiewan01/CS4_Challenge/xv6-labs-2020/kernel/trap.c:76

代码的具体实现可参考 链接1 。

Alarm

本实验将给xv6添加一个新的功能，用来周期性地提示一个进程所使用的CPU时间。 我们需要添加一个新的系统调用函数 sigalarm(interval, handler) ，当应用程序调用 sigalarm(n, fn) 时，每消耗n个ticks的时钟，内核都会调用执行一次函数fn。 当函数fn执行完成返回后，程序将继续执行上次停留的地方。当应用程序调用 sigalarm(0, 0) 时，内核将不再周期性地生成提示。 alarmtest 中调用 sigalarm(2, periodic) 来请求内核每2个ticks执行一次 periodic 函数。 本实验地最终效果如下所示：

$ alarmtest
test0 start
........alarm!
test0 passed
test1 start
...alarm!
..alarm!
...alarm!
..alarm!
...alarm!
..alarm!
...alarm!
..alarm!
...alarm!
..alarm!
test1 passed
test2 start
................alarm!
test2 passed
$ usertests
...
ALL TESTS PASSED
$

test 0: invoke handler

本部分先完成对 sigalarm 和 sigreturn 的基本实现，通过 alarmtest 中的 test0 。

根据题目前四条提示，我们按照以前添加系统调用的流程，对 sigalarm 和 sigreturn 进行声明和定义。

// user/user.h
int sigalarm(int ticks, void (*handler)());
int sigreturn(void);

// user/usys.pl
entry("sigalarm");
entry("sigreturn");

// kernel/syscall.h
#define SYS_sigalarm 22
#define SYS_sigreturn 23

// kernel/syscall.c
extern uint64 sys_sigalarm(void);
extern uint64 sys_sigreturn(void);

static uint64 (*syscalls[])(void) = {
    [SYS_fork]    sys_fork,
    ...
    [SYS_sigalarm] sys_sigalarm,
    [SYS_sigreturn] sys_sigreturn
};

// kernel/sysproc.c
uint64
sys_sigalarm(void)
{
    //TODO
    return 0;
}

uint64
sys_sigreturn(void)
{
    return 0;
}

根据第五、六条提示，我们需在 struct proc 里添加新的成员变量，用来保存记录以下信息。

  • 中断区间，即系统调用 sigalarm(n, fn) 中n的值。

  • 处理函数的地址，即系统调用 sigalarm(n, fn) 中函数fn的地址。

  • 执行完上次fn后进程消耗的ticks数目。

所以在 proc 结构体中，我们新添以上三个成员变量，并在 sigalarm 的定义中对其值进行赋值。

// kernel/proc.h
struct proc {
    ...
    int alarm_interval;          // alarm interval
    uint64 alarm_handler;        // alarm handler function
    int elapse_ticks;            // ticks passed since last call
};

// kernel/sysproc.c
uint64
sys_sigalarm(void)
{
    int n; // alarm interval
    uint64 p; // pointer to handler function

    if(argint(0, &n) < 0 || argaddr(1, &p) < 0)
        return -1;

    myproc()->alarm_interval = n;
    myproc()->alarm_handler = p;
    return 0;
}

到此步为止，系统调用的实现已基本完成。接下来就是如何在定时器中断中判断程序消耗的ticks是否超出设定值，超出后如何执行指定的用户态函数。 根据提示，我们知道定时器中断的处理函数在 usertrap 中，且原始的定时器中断的执行代码是 yield 函数，让CPU调度新的进程执行。

// kernel/trap.c
void usertrap
{
    ...
    if(which_dev == 2)
    {
        yield();
    }
}

所以，我们对当前进程消耗的ticks判断逻辑的代码，应放在上述 if(which_dev == 2) 条件语句中。 但如何让满足条件（消耗的ticks等于设定值）的进程，执行定时器中断完成后，跳转到执行用户态函数 periodic ？ 参考 usertrap 中处理系统调用的逻辑，即进程在系统调用完成后，将用户态的下一条执行指令设置为 p->trapframe->epc += 4; 。 那对于此实验来说，我们应将寄存器 sepc 的值设置为函数 periodic 的地址。

// kernel/traps.h
void usertrap
{
    if(which_dev == 2)
    {
        // add one tick to current process's ticks
        p->elapse_ticks += 1;
        // see if process's alarm interval expires
        if(p->elapse_ticks == p->alarm_interval)
        {
            // set the sepc to the addr of alarm handler
            p->trapframe->epc = p->alarm_handler;
            p->elapse_ticks = 0;
        }
        yield();
    }
}

我们可以先将 alarmtest.c 中 main 函数里的 test1 和 test2 注释掉，只运行 test0 。 可以看到，alarmtest 运行通过。

test0的具体实现代码可参考 链接2 。

test1/test2(): resume interrupted code

上述test0的实现，对于 alarmtest 中的test1是有缺陷的，如下所示：

$ alarmtest
test0 start
........alarm!
test0 passed
test1 start
..alarm!
..alarm!
..alarm!
..alarm!
..alarm!
..alarm!
.alarm!
.alarm!
..alarm!
..alarm!

test1 failed: foo() executed fewer times than it was called
usertrap(): unexpected scause 0x000000000000000c pid=4
            sepc=0xfffffffffffffac8 stval=0xfffffffffffffac8

查看 user/alarmtest.c 中 test1 的实现：

// tests that the kernel calls the handler multiple times.
//
// tests that, when the handler returns, it returns to
// the point in the program where the timer interrupt
// occurred, with all registers holding the same values they
// held when the interrupt occurred.
//
void
test1()
{
    int i;
    int j;

    printf("test1 start\n");
    count = 0;
    j = 0;
    sigalarm(2, periodic);
    for(i = 0; i < 500000000; i++){
        if(count >= 10)
        break;
        foo(i, &j);
    }
    if(count < 10){
        printf("\ntest1 failed: too few calls to the handler\n");
    } else if(i != j){
        // the loop should have called foo() i times, and foo() should
        // have incremented j once per call, so j should equal i.
        // once possible source of errors is that the handler may
        // return somewhere other than where the timer interrupt
        // occurred; another is that that registers may not be
        // restored correctly, causing i or j or the address ofj
        // to get an incorrect value.
        printf("\ntest1 failed: foo() executed fewer times than it was called\n");
    } else {
        printf("test1 passed\n");
    }
}

根据 test1 的错误信息，我们可以看到 alarmtest 在 test1 函数执行错误的原因是因为 i 和 j 的值不等。 注释里说明了两者不等的可能原因有二：一是中断处理函数的返回地址出错，另一个是寄存器的值没有得到恰当的保护。 我们则需要将 usertrap 和 sigreturn 结合起来，让用户态程序在处理完alarm中断后，继续正常执行。 要达到此功能，我们需要注意以下事项：

  • 在执行中断相应函数前后，寄存器的值应得到恰当的保存和复原。

  • 在 usertrap 中应保存当前进程的信息，以便 sigreturn 能够正确返回到被中断的用户态程序。

  • 中断处理函数不能被重复调用，即如果一个中断处理函数正在被执行，则内核不能再重复调用。

在选择哪些寄存器应该被保存和复原时，我纠结了很久。当然， sepc 的值肯定要保存，这样子我们才能返回到被中断的用户态程序。 但是其它寄存器该如何选择呢？后来参考了别的实现后，才发现最简单的方式，是把当前进程的 trapframe 整体保存下来，即在 proc 结构体里添加一个新的成员变量，用来保存和复原进程的寄存器内容。

// kernel/proc.h
struct proc {
    ...
    struct trapframe intr_trap;     // trapframe saved for interrupt
}

有个这个，我们就可以在 usertrap 执行中断处理函数之前，将当前进程的 trapframe 保存到 intr_trap 中。 然后我们可以在 sys_sigreturn 中复原，即把 intr_trap 保存的寄存器的值再赋值给进程的 trapframe ，这样进程在执行完中断函数返回时，使用的寄存器的值是中断之前的值。 同时，为了避免中断处理函数在执行过程中再次被内核调用，我们可以在 proc 结构体新添一个 intr_is_running 的成员变量，用来判断当前进程是否再执行中断处理函数。

if(which_dev == 2)
{
    // sigalarm(0, 0) is not called and re-entrant calls is not allowed
    if(!(p->alarm_interval == 0 && p->alarm_handler == 0) && !(p->intr_is_running))
    {

        // add one tick to current process's ticks
        p->elapse_ticks += 1;
        // see if process's alarm interval expires
        if(p->elapse_ticks >= p->alarm_interval)
        {
            // save the current trapframe
            memmove(&(p->intr_trap), p->trapframe, sizeof(struct trapframe));
            // set the sepc to the addr of alarm handler
            p->trapframe->epc = p->alarm_handler;
            p->elapse_ticks = 0;
            // set running flag
            p->intr_is_running = 1;
        }
    }
    yield();
}

运行 alarmtest ，可以看到此次所有test通过。

test1/test2的具体实现代码可参考 链接3 。

实验最终结果

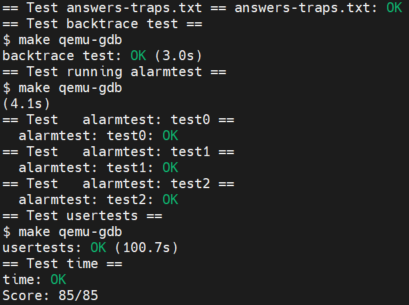

实验最后还需要添加 time.txt 文件记录实验所花费的时间，以及 answers-traps.txt 回答实验中的问题。敲入 make grade 命令，可看到实验得分满分。

../_images/lab4_traps_score.png

3. 实验总结

本次实验难度一般，主要的困难点在 alarm 实验中的 test1/test2 ，如何保存和复原被中断进程的寄存器值。 一开始没有想到可以把 trapframe 整体保存下来，试了不同寄存器的组合，结果程序都会出错。一旦想到此点，问题就迎刃而解了。
